絲桿升降機升降原理
蝸輪

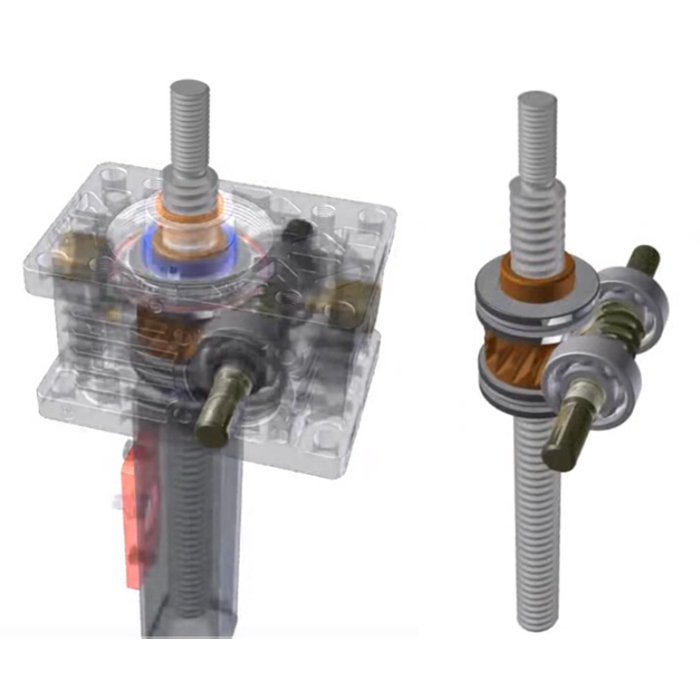

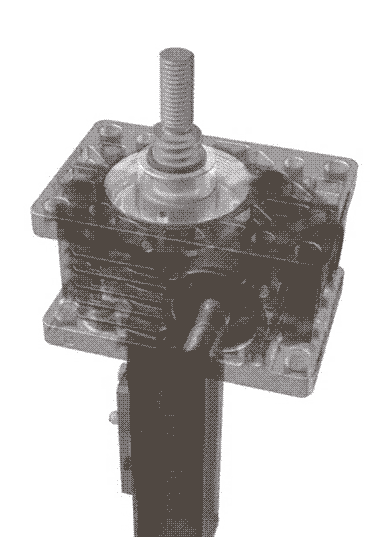

絲桿升降機傳動結構為蝸輪蝸桿帶動絲桿或螺母運動，實現垂直升降、水平推拉或翻轉等動作。
蝸輪絲桿升降機驅動源與蝸桿軸聯接，蝸桿帶動蝸輪轉動，蝸輪內腔加工內螺紋與絲桿外螺紋嚙合從而實現絲桿的運動。
絲桿升降機有絲桿運動和螺母運動型式。絲桿運動即蝸輪與絲桿為螺紋聯接，絲桿做軸向運動；螺母運動即蝸輪與絲桿為鍵聯接，絲桿上配螺母，絲桿上的螺母做軸向運動。
