F系列減速電機內部結構

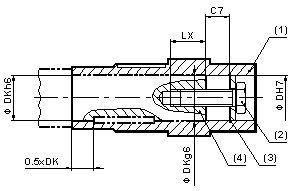

1） 安裝
（1） 空心軸 （2） 緊固螺栓 （3） 孔用擋圈 （4） 用戶設備軸
安裝結構尺寸扭距表
|
機型
|
DH7 m）
|
DK （mm）
|
LX+2 （mm）
|
C7 （mm）
|
MS （Nm）
|
FA..27
|
25
|
25
|
22
|
16
|
20
|
|
FA..37
|
30
|
30
|
22
|
16
|
20
|
|
FA..47
|
35
|
35
|
28
|
18
|
20
|
|
FA..57 FA..67
|
40
|
40
|
36
|
18
|
40
|
|
FA..77
|
50
|
50
|
36
|
18
|
40
|
|
FA..87
|
60
|
60
|
42
|
22
|
80
|
|
FA..97
|
70
|
70
|
42
|
22
|
80
|
|
FA..107
|
90
|
90
|
50
|
26
|
200
|
|
FA..127
|
100
|
100
|
50
|
26
|
200
|
|
FA..157
|
120
|
120
|
50
|
26
|
200
|
注：
MS
為螺栓扭緊力矩
2）

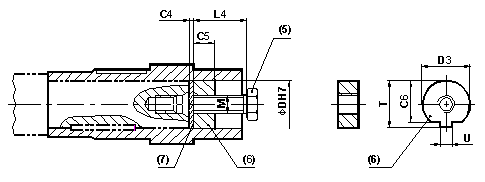

拆卸結構
（5）
拆卸螺栓 （6） 拆卸螺母 （7） 拆卸擋圈
拆卸結構尺寸表
|
機型
|
DH7
（ Mm）
|
M
（mm）
|
C4
（mm）
|
C5
（mm）
|
C6
（mm）
|
U-0.5
（mm）
|
T-0.5
（mm）
|
D3-0.5
（mm）
|
L4
（mm）
|
|
FA..27
|
25
|
M10
|
5
|
10
|
20
|
7.5
|
28
|
24.7
|
35
|
|
FA..37
|
30
|
M10
|
5
|
10
|
25
|
7.5
|
33
|
29.7
|
35
|
|
FA..47
|
35
|
M12
|
5
|
12
|
29
|
9.5
|
38
|
34.7
|
45
|
|
FA..57 FA..67
|
40
|
M16
|
5
|
12
|
34
|
11.5
|
41.9
|
39.7
|
50
|
|
FA..77
|
50
|
M16
|
5
|
12
|
43.5
|
13.5
|
53.5
|
49.7
|
50
|
|
FA..87
|
60
|
M20
|
5
|
16
|
56
|
17.5
|
64
|
59.7
|
60
|
|
FA..97
|
70
|
M20
|
5
|
16
|
65.5
|
19.5
|
74.5
|
69.7
|
60
|
|
FA..107
|
90
|
M24
|
5
|
20
|
80
|
24.5
|
95
|
89.7
|
70
|
|
FA..127
|
100
|
M24
|
5
|
20
|
89
|
27.5
|
106
|
99.7
|
70
|
|
FA..157
|
120
|
M24
|
5
|
20
|
107
|
31
|
127
|
119.7
|
70
|
|
