蝸輪蝸桿減速機的特點及型號參數

來源：魯?shù)聜鲃?/a> 發布時間：2013/1/19 10:12:55

蝸輪蝸桿減速機是目前傳動設備中運用較廣泛的一種減速設備，通用性廣泛，可與各種機械設備配套使用。具有傳動平穩，振動小、噪音低，減速比大等特點，并且該系列蝸輪減速機具體很好的自鎖功能，對要求有制動效果的機械設備可節約制動裝置，是其他減速設備所不具備的。

蝸輪蝸桿減速機的特點及型號參數
     蝸輪蝸桿減速機是目前傳動設備中運用較廣泛的一種減速設備，通用性廣泛，可與各種機械設備配套使用。具有傳動平穩，振動小、噪音低，減速比大等特點，并且該系列蝸輪減速機具體很好的自鎖功能，對要求有制動效果的機械設備可節約制動裝置，是其他減速設備所不具備的。
     主要型號包括SCW軸裝式圓弧圓柱蝸桿系列、WH圓弧齒圓柱蝸桿系列、CW圓弧圓柱蝸桿系列、WD圓柱蝸桿系列、NMRV微型蝸輪蝸桿系列及TP平面包絡環面蝸桿系列、PW平面二次包絡環面蝸桿系列、HW直廓環面蝸桿系列、KW錐面包絡圓柱蝸桿系列等。

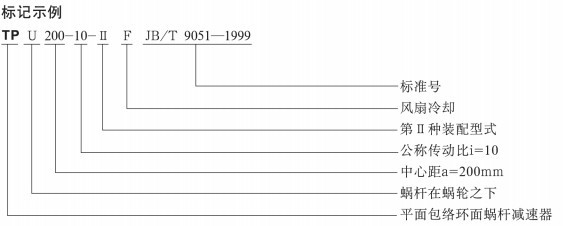

減速器型號中的“W、H、T、X、S、C”分別為漢語“蝸、弧、通、下、上、側”的拼音字頭；
裝配型式用羅馬數字Ⅰ、Ⅱ、Ⅲ、Ⅳ、……表示，帶風扇的在其后加“F”

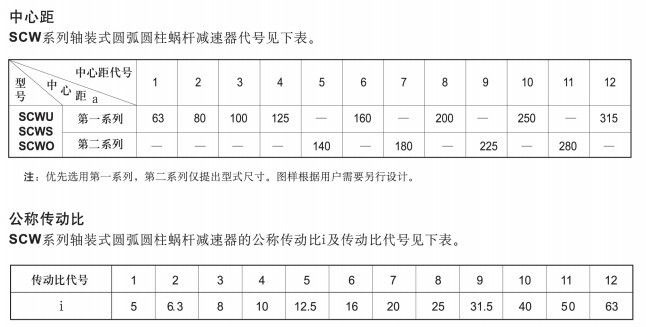

SCW系列包括SCWU型-蝸桿在蝸輪之下的軸裝式圓弧圓柱蝸桿減速器；
                         SCWS型-蝸桿在蝸輪之側的軸裝式圓弧圓柱蝸桿減速器；
                         SCWO型-蝸桿在蝸輪之上的軸裝式圓弧圓柱蝸桿減速器。

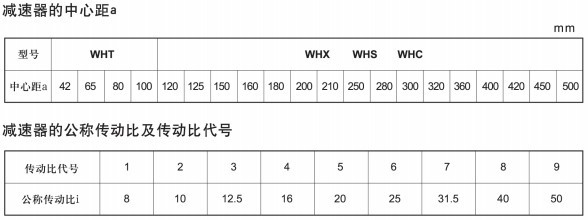

WH系列包括WHT型-蝸桿可以在蝸輪之下、上、側的通用型圓弧齒圓柱蝸桿減速器；
         WHX型-蝸桿在蝸輪之下的圓弧齒圓柱蝸桿減速器；
         WHS型-蝸桿在蝸輪之上的圓弧齒圓柱蝸桿減速器；
                       WHC型-蝸桿在蝸輪之側的圓弧齒圓柱蝸桿減速器。

NMRV系列微型蝸輪減速機是新一代蝸輪蝸桿減速設備，采用方箱型結構，適合_安裝，機體采用_鋁合金壓鑄成形，體積小、重量輕，散熱快，輸出扭矩大，是新型的環保節能減速產品。NMRV為帶輸入法蘭孔輸入，NRV為不帶輸入法蘭軸輸入。該系列產品有十種型號和十一中速比可共選擇，選型范圍廣，安裝多樣化，可單臺使用也可多臺組合使用，獲得更大速比。

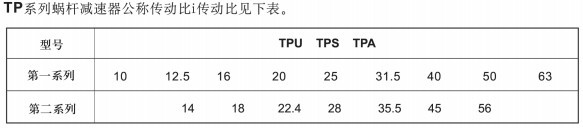

TP系列平面包絡環面蝸桿減速機為一次包絡蝸桿傳動，包括TPU、TPS、TPA三種型式，廣泛應用于航天、航海、石油、化工等行業或精密傳動的減速設備中。
