絲桿升降機配置NMRV減速機方案
＝結構

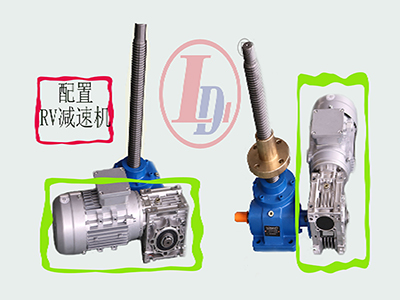

絲桿升降機又稱螺旋傳動機構。它主要用來將旋轉運動轉變?yōu)橹本€運動或?qū)⒅本€運動變換為旋轉運動。有傳遞能力為主的如螺旋絲桿升降機、千斤頂?shù)?；也有傳遞運動為主的如機床工作臺絲桿升降機直線式運動；還有調整零件之問相對位置的螺旋傳動機構等。絲桿升降機有滑動摩擦機構和滾動摩擦機構之分。滑動絲杠螺母機構結構簡單，具有自鎖功能，但其摩擦阻力矩大、傳動效率沒有那么高。滾珠絲杠螺母機構雖然結構復雜，但是不能自鎖，優點是摩擦阻力矩小、傳動效率高（92%~98%）左右,精度高，系統鋼度好，運動具有可逆性，使用壽命長。 絲桿升降機是由蝸輪減速機或齒輪減速機和絲桿組成，其減速部件是蝸桿傳動或齒輪傳動，如NMRV減速機，利用蝸桿帶動渦輪實現減速，蝸輪相當于升降絲桿的螺母，和升降絲桿相匹配。蝸輪中間是內螺紋結構，相當于升降垃桿的螺母，和升降絲桿相匹配。絲桿升降機升降速度等于蝸桿輸入轉速除以蝸輪蝸桿的減速比。下面咱們看一下絲桿升降機配置NMRV減速機方案圖。
